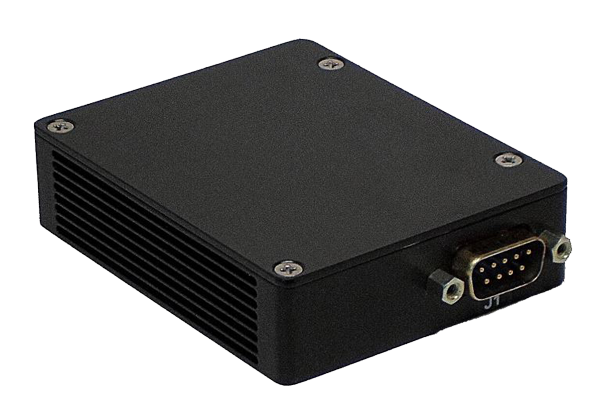

iPad IPS

ESPECIFICAÇÃO

• Entradas: 28 VCC @ 1,3 AMP Máx.
• Proteção contra sobretensão
• Saídas: 5,2 VCC a 15 W máx.
• Proteção contra curto-circuito
• Limitador de sobrecorrente (IAW Apple MFI)
• Dimensões: (8,255cm) x (5,715cm) x (2,54cm)
• Peso: 193g
• Carcaça de alumínio de grau de aviação (6061-T6)
• Instalação: 2.4384 Metros
• Distância máxima entre IPS e Tablet
• Orifícios de montagem: Quatro (4) cada # 4 – 40

Conectores de acoplamento -J1 (entrada)

P/N: M24308/4-1F:

• Pino 1 – Energia 28VDC,
• Pino 2 – Aterramento
• Pino 3 – Chassi
• Pino 4 – Bloqueio

NÚMERO DA PEÇA: 213013-1

Atende aos requisitos EASA TGL-36
Atende FAA AC 120-76B
Atende aos padrões MIL-STD-461 “EMI”

RTCA DO-160G: Seção 7(B), 8(S), 15(A), 17(B), 18(R), 19(BCX), 20(TT), 21(MM), 25(A)

Conectores de acoplamento -J2 (saída)

P/N: M24308/2-1F:

• Pino 1 – Energia 5,2VDC @ 15W máx.
• Pino 2 – Aterramento
• Pino 3 – Chassi
• Pino 4 – Sensor (-) Branco
• Pino 5 – Sensor (+) Verde

Compatível:

Compatibilidade: Funciona com todos os modelos de iPad
