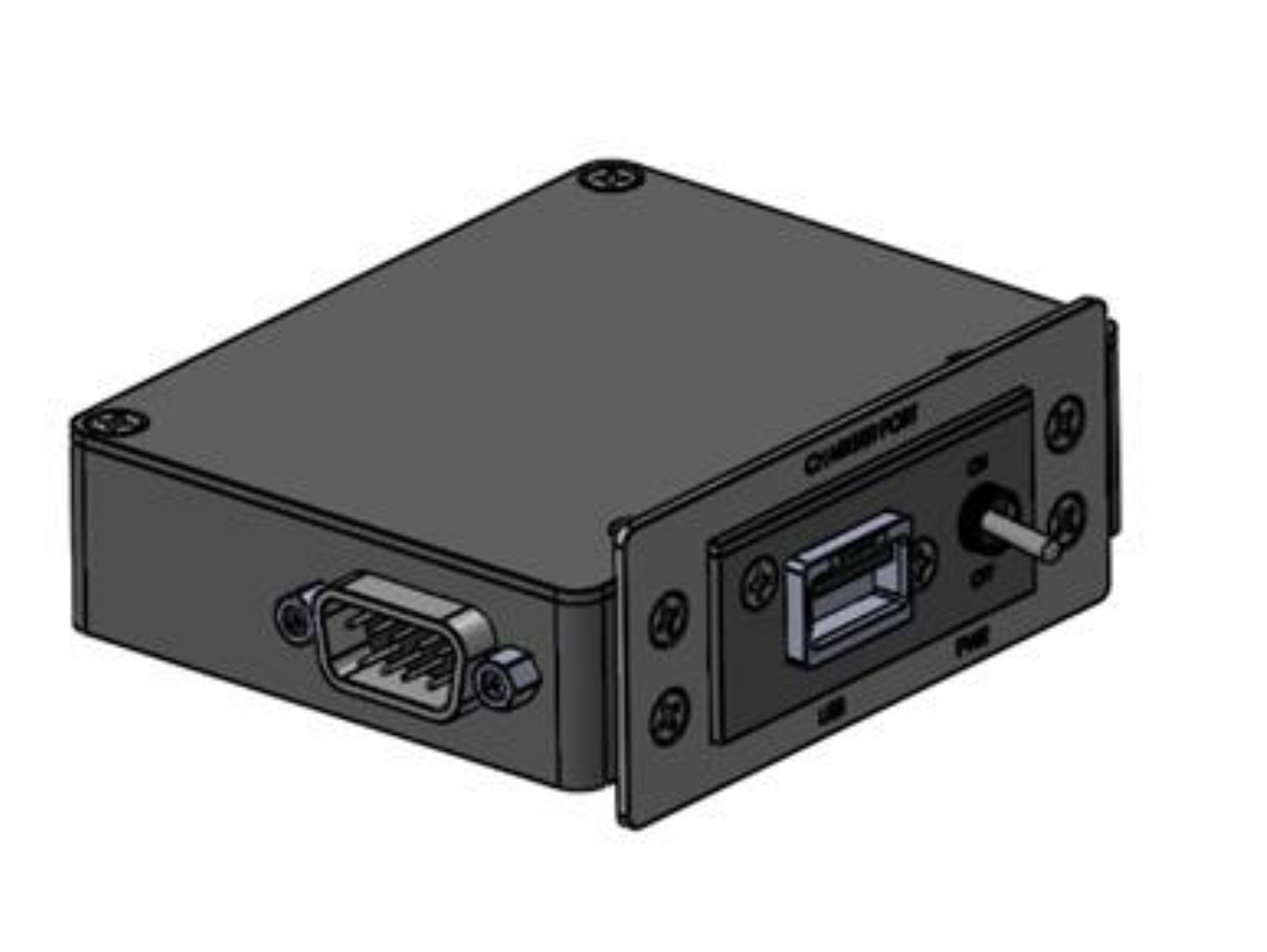

USB na Parede Lateral do IPS

ESPECIFICAÇÃO

• Entradas: 28VDC @ 1,0 A máximo – Proteção contra subtensão
• Saídas: 5,2VDC @ 15W máximo – Proteção contra curto-circuito – Limitador de corrente (conforme Apple MFI)
• Peso: 8 oz / 227 g – Carcaça em alumínio aeronáutico (6061-T6)
• Instalação: 8 pés / 2,44 metros – Distância máxima entre a IPS e o tablet
• Furos de Montagem: Quatro (4), cada um para parafuso #4–40

Conectores de acoplamento -J1 (entrada)

P/N: M24308/2-1F:

• Pino 1 – Alimentação 28VDC
• Pino 2 – Terra
• Pino 3 – Carcaça
• Pino 4 – Inibição

NÚMERO DA PEÇA: 213013-19

Testes: Atende aos requisitos EASA TGL-36
Atende à FAA AC 120-76B
Atende aos padrões MIL-STD-461 de EMI

RTCA DO-160G: Seção 7(B), 8(S), 15(A), 17(B), 18(R), 19(BCX), 20(TT), 21(MM), 25(A)

Montagem: A IPS é instalada na parede lateral

Conformidade: Atende aos requisitos de carregamento para tablets Toughpad

Conectores de acoplamento -J2 (saída)

US8

• Pino 1 – Alimentação 5,2 VDC @ 15 W máximo
• Pino 2 – Sense (-) Branco
• Pino 3 – Sense (+) Verde
• Pino 4 – Terra (GND)
